El circulador de calefacción y refrigeración es nuestro nuevo producto. Proporciona tanto calefacción como refrigeración, por lo que se puede utilizar como soporte para equipos de diversos productos, como evaporadores rotatorios, reactores de vidrio, destiladores de recorrido corto, etc.
Introducción al circulador de calefacción y refrigeración
El sistema del circulador de calefacción y refrigeración de la serie GDX cuenta con un sistema de circulación de líquido sellado y un vaso de expansión conectado mecánicamente, que no participa en la circulación del líquido y está aislado de ella. Independientemente de si la temperatura del ciclo del líquido es alta o baja, la temperatura del fluido en el vaso de expansión es inferior a 60 grados. El ciclo del líquido es un sistema cerrado, por lo que no se inhala vapor de agua a bajas temperaturas, ni neblina de aceite a altas temperaturas, y el aceite de transferencia de calor tiene un amplio rango de temperatura de trabajo.
Estructura del circulador de calefacción y refrigeración

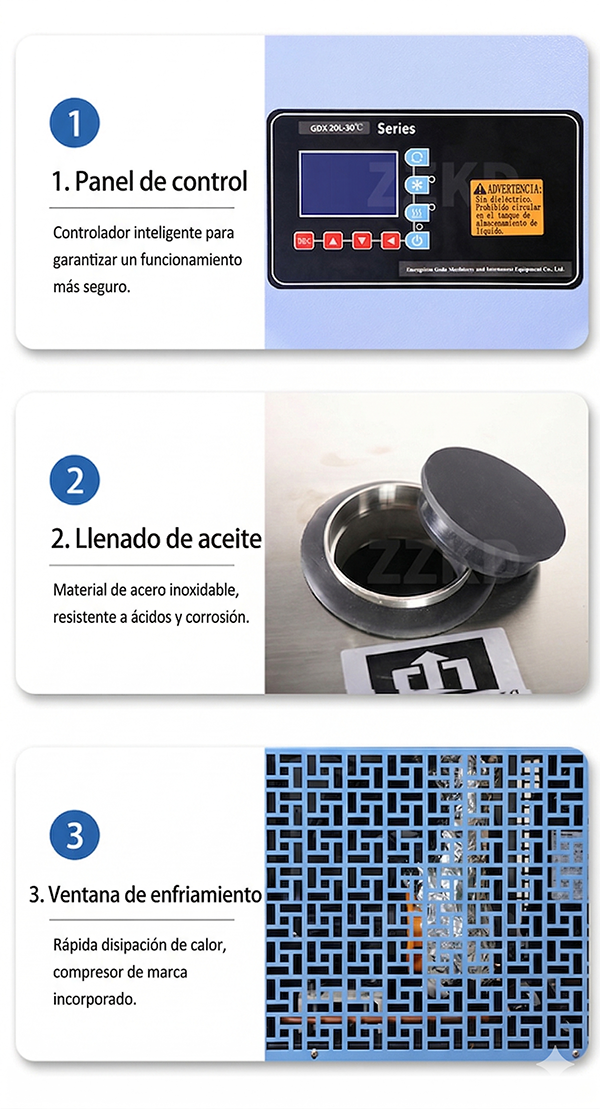

Un circulador de calefacción y refrigeración consta principalmente de cuatro partes: un instrumento con pantalla digital, un compresor integrado, una entrada de aire y un puerto de llenado de líquido.
Instrumento con pantalla digital
Pantalla LCD LED, controlador inteligente, parámetros claros y fáciles de usar.
Circulador de calefacción y refrigeración
Unidad de refrigeración con compresor hermético refrigerado por aire importado, sistema de control de refrigeración inteligente por computadora.
Entrada
Diseño de obturador, fabricado con materiales anticorrosivos y resistentes a la corrosión
Puerto de llenado de líquido
Acero inoxidable, resistente a la corrosión y fácil de limpiar.
Características del circulador de calefacción y refrigeración
(1) Equipado con un contenedor integrado de calefacción y refrigeración, el área de intercambio de calor es amplia, las velocidades de calentamiento y enfriamiento son rápidas y la demanda de aceite de transferencia de calor es relativamente baja.
(2) Puede lograr un aumento y descenso continuos de temperatura, y la tecnología de compresor se utiliza para operar a altas temperaturas y alta presión. El compresor puede activarse directamente para refrigeración a partir de 199 grados, lo que mejora considerablemente la velocidad de enfriamiento y ahorra tiempo y energía durante las pruebas.
(3) El ciclo completo es hermético, no se produce volatilización de neblina de aceite a altas temperaturas, y el aceite de transferencia de calor no se oxida ni se oscurece fácilmente; no absorbe fácilmente el vapor de agua del aire a bajas temperaturas, lo que prolonga su vida útil.
(4) Este equipo cuenta con diversas funciones de seguridad, como autodiagnóstico, protección contra sobrecarga del refrigerador, presostato de alta presión, relé de sobrecarga, protección térmica, dispositivo de protección contra alta presión del sistema de circulación durante el calentamiento a alta temperatura, etc., para garantizar la seguridad de uso.
(5) Amplio rango de temperatura de trabajo, con funciones de calentamiento y enfriamiento simultáneos, con un rango máximo de temperatura de -9 a 199 °C.
Aplicación del circulador de calefacción/enfriador
El circulador de calefacción/enfriador proporciona un entorno de temperatura uniforme y controlada. Se utiliza ampliamente en las industrias del petróleo, química, instrumentos electrónicos, física, química, ingeniería biológica, medicina y salud, ciencias de la vida, industria alimentaria ligera, departamentos de investigación de pruebas de propiedades físicas y análisis químico, universidades, inspección de calidad empresarial y departamentos de producción.

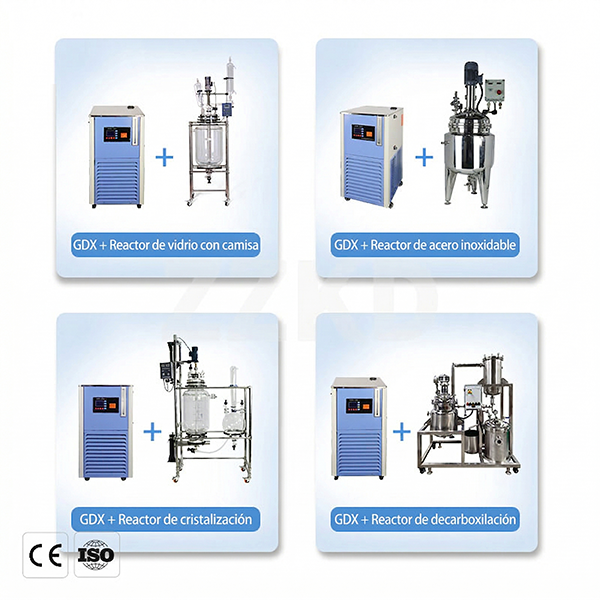

Circulador de calentamiento/enfriador utilizado en diferentes equipos
(1) Soporte para equipos de reactor
El equipo de reactor utiliza el medio de transferencia de calor en la camisa del recipiente de reacción para transferir indirectamente energía térmica a los materiales en el recipiente y así controlar la temperatura de los materiales de reacción, que puede alcanzar los 350 °C. El circulador de calentamiento/enfriador se puede utilizar con todo tipo de reactores, incluyendo reactores de vidrio, reactores de vidrio de doble capa, reactores de acero inoxidable, reactores de esmalte, etc. Para el control de temperatura, el equipo puede elegir entre controlar la temperatura de la camisa o dos métodos de control para controlar la temperatura del material, que se pueden conmutar según las necesidades de la reacción.
(2) Uso de tanques de almacenamiento de líquidos
El tanque de almacenamiento de líquidos está equipado con un aislamiento térmico de tres capas, con una camisa y una capa de aislamiento térmico. Cumple las funciones de calentamiento, aislamiento térmico, agitación, etc., según las necesidades del desarrollo de la industria farmacéutica.
(3) Uso de tanques de fermentación
El proceso de reacción del fermentador influye considerablemente en la temperatura. Controlar la temperatura del fermentador mejora la velocidad de diversas reacciones enzimáticas, modifica la dirección de la síntesis de metabolitos y regula el metabolismo microbiano. Para cumplir con los requisitos de temperatura, se utiliza un circulador de calentamiento/enfriamiento en la producción para controlar la temperatura del tanque de fermentación y lograr la temperatura y el efecto de reacción deseados.
(4) Aplicación práctica del circulador de calentamiento/enfriamiento en la extracción
Durante la extracción, según las características del disolvente, se seleccionan diferentes temperaturas y presiones de disolución y extracción para lograr una extracción rápida mediante calentamiento del disolvente. Mediante un control de temperatura externo, se pueden configurar diferentes temperaturas y tiempos de calentamiento, lo que mejora aún más la operatividad del sistema, acelera la extracción rápida de disolventes, ahorra horas de trabajo y mejora la eficiencia de la extracción.
(5) Aplicación práctica del circulador de calentamiento/enfriador para la destilación
El circulador de calentamiento/enfriador adopta un gradiente de control de temperatura y utiliza un sistema integrado de alta y baja temperatura para controlarlo a diferentes temperaturas, alcanzando la temperatura de destilación y garantizando el efecto de condensación.

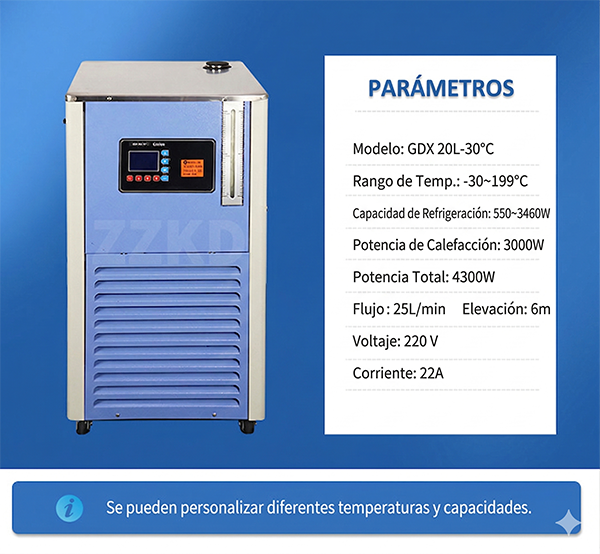

Parámetro
Modelo | Rango de temperatura (℃) | Calefacción Potencia (W) | Bomba de circulación (W） | Caudal(L/min) | Elevación(m) | Voltaje(V) | Corriente |
GDX-5/10 | -9~199 | 1000 | 166 | 100 | 20 | 6 | 9 |
GDX-5/30 | -30~199 | 1000 | 1800 | 100 | 25 | 6 | 10 |
GDX-10/30 | -30~199 | 2000 | 2900 | 100 | 20 | 6 | 16 |
GDX-20/30 | -30~199 | 3000 | 4300 | 100 | 25 | 6 | 22 |
GDX-30/30 | -30~199 | 4000 | 6400 | 100 | 25 | 7 | 31 |
GDX-50/80 | -80~199 | 6000 | 16400 | 280 | 35 | 11 | 28 |
GDX-100/60 | -60~199 | 9000 | 22000 | 280 | 35 | 11 | 46 |
Model | Rango de temperatura (℃) | Calefacción Potencia (W) | Calefacción Potencia (W） |
GDX-5/10 | -9~199 | 1000 | 166 |
GDX-5/30 | -30~199 | 1000 | 1800 |
GDX-10/30 | -30~199 | 2000 | 2900 |
GDX-20/30 | -30~199 | 3000 | 4300 |
GDX-30/30 | -30~199 | 4000 | 6400 |
GDX-50/80 | -80~199 | 6000 | 16400 |
GDX-100/60 | -60~199 | 9000 | 22000 |
