El evaporador rotatorio es un dispositivo que utiliza un matraz de evaporación rotatoria para aumentar el área de evaporación y colocarlo en un baño de agua a presión reducida mientras gira y calienta, de modo que la solución en el matraz se difunda y se evapore. Es un instrumento básico para la concentración, el secado y el reciclaje en la industria química, instituciones de educación superior y laboratorios de investigación científica para experimentos de fabricación y análisis. Permite obtener resultados de destilación fiables y reproducibles, que suelen encontrarse en otros equipos de destilación más costosos.

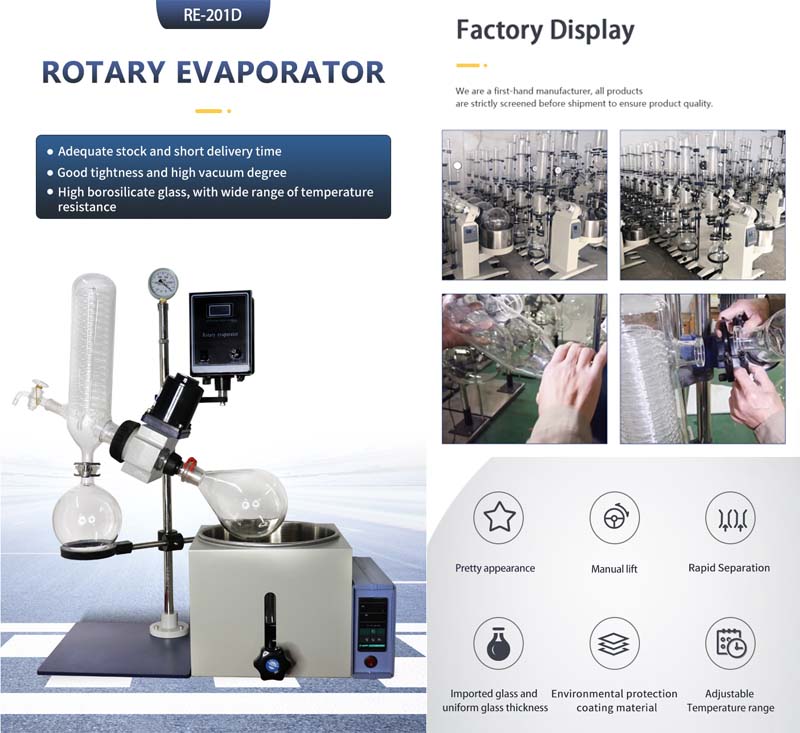

Cómo usar el evaporador rotatorio:
1. Conecte la manguera al grifo de condensado y utilice la manguera de vacío para conectar la bomba de vacío y evacuar el agua.
2. Vierta agua en el tanque de calentamiento (preferiblemente agua pura. Si usa agua del grifo, déjela reposar uno o dos días antes de usarla).
3. Método de ajuste del ángulo de la unidad principal: aflojando la unidad principal y el tornillo de conexión de la columna, la unidad principal se puede inclinar libremente entre 0 y 45 grados.
4. Abra el agua condensada, encienda la fuente de alimentación, conecte la botella de evaporación al host (sin soltarla), encienda la bomba de vacío hasta alcanzar un cierto grado de vacío y luego suéltela.
5. Conecte la fuente de alimentación del baño de agua para calentarlo, encienda el interruptor de control de temperatura, ajuste la temperatura según las necesidades de uso y el tanque de calentamiento comenzará a calentar automáticamente según la temperatura.
6. Active el interruptor de control de velocidad y ajuste lentamente la velocidad de rotación de la perilla. El frasco evaporador comienza a girar y el vaporizador rotatorio entra en la operación de prueba. Una vez que la temperatura y el vacío se encuentran dentro del rango requerido, el solvente puede evaporarse al frasco receptor. (Si la temperatura de evaporación requerida es demasiado alta, se requiere una bomba de circulación de refrigerante de baja temperatura).
7. Una vez completada la evaporación, detenga primero la rotación, luego abra la atmósfera, luego detenga la bomba de agua y, finalmente, apague la bomba de vacío una vez completada la evaporación. Abra la válvula de ventilación sobre el condensador para que se comunique con la atmósfera, libere el líquido del frasco colector, cierre el interruptor de control de velocidad y ajuste la velocidad. Active el interruptor de temperatura, retire el frasco evaporador y el proceso de evaporación habrá finalizado.

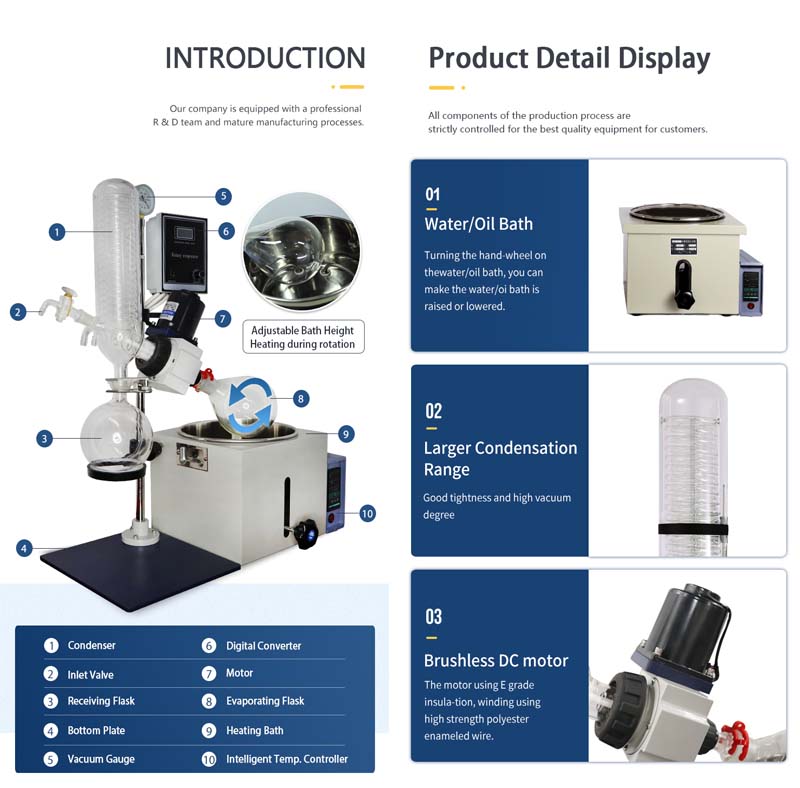

Principio de funcionamiento del evaporador rotatorio:
Los evaporadores rotatorios se utilizan principalmente para la destilación continua de una gran cantidad de disolventes volátiles a presión reducida, como extractos de destilación y líquidos receptores durante la separación cromatográfica. El principio básico del evaporador rotatorio es la destilación al vacío del matraz de destilación en rotación continua. Como fuente de calor para la destilación, suele estar equipado con un tanque de agua a temperatura constante.
Mediante control electrónico, el matraz gira a una velocidad constante adecuada para aumentar el área de evaporación. El matraz de evaporación se encuentra bajo presión negativa mediante una bomba de vacío. El matraz de evaporación se coloca en un baño de agua para calentarlo a temperatura constante mientras gira, y la solución en el matraz se calienta, se difunde y se evapora en el matraz rotatorio a presión negativa. El sistema del evaporador rotatorio puede sellarse y descomprimirse a 400-600 mmHg; el disolvente en el matraz de destilación se calienta con un baño calefactor, a una temperatura cercana a su punto de ebullición. Al mismo tiempo, puede rotar a una velocidad de 50 a 160 rpm, lo que forma una película delgada de disolvente y aumenta el área de evaporación. Además, gracias al enfriador de alta eficiencia, el vapor caliente se licúa rápidamente y se acelera la velocidad de evaporación.
Ventajas del evaporador rotatorio:
1. Tamaño compacto - ahorro de espacio
El evaporador rotatorio adopta de forma innovadora el diseño longitudinal del eje giratorio, lo que reduce el ancho del producto a 25 cm, un tercio del ancho del evaporador rotatorio tradicional. La campana extractora estándar de 1,8 m admite hasta 5 evaporadores rotatorios, lo que optimiza al máximo el espacio.
2. Combinación de matrices - mejora la eficiencia
El diseño especial de la interfaz del evaporador rotatorio permite el uso en paralelo de varias unidades, compartiendo un sistema de vacío y un sistema de recuperación de condensación. Es ideal para el procesamiento simultáneo de múltiples muestras y mejora la eficiencia del trabajo.
Cada evaporador rotatorio puede configurar de forma independiente parámetros de trabajo como temperatura, velocidad de rotación, tiempo, etc., y puede subir y bajar la botella de muestra de forma independiente.
El evaporador rotatorio cuenta con un botón de vacío de liberación rápida independiente, que permite liberar el vacío de forma independiente sin afectar el funcionamiento normal de otros evaporadores rotatorios.
3. Tiempo de trabajo: menos cuidados
El evaporador rotatorio puede funcionar regularmente, y las condiciones y horas de trabajo se pueden configurar según la experiencia. Al alcanzar el tiempo establecido, el evaporador rotatorio detendrá automáticamente su rotación, liberará el vacío, levantará la botella de muestra y saldrá del baño de agua caliente, deteniendo automáticamente la evaporación y concentración de la muestra.
4. Doble protección: evita la contaminación
El evaporador rotatorio está equipado con una interfaz antirreflujo de líquido, que previene eficazmente el reflujo de líquido en la tubería durante el procesamiento de la muestra, evita la contaminación de la muestra y garantiza la precisión de los resultados del análisis.

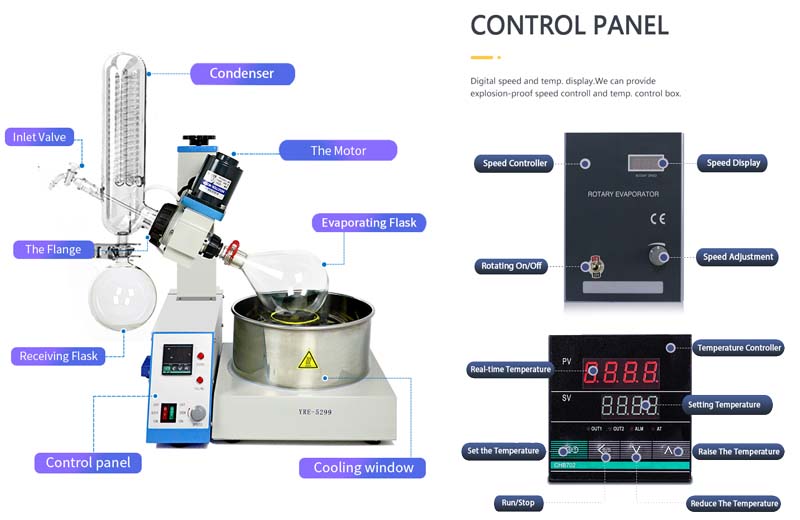

Precauciones al usar el evaporador rotatorio:
1. Al usarlo, cree un pequeño vacío (aprox. 0,03 MPa) y luego active la rotación para evitar que el matraz de destilación se deslice. Cuando se detenga, detenga la rotación, sujete el matraz con la mano, ábralo y espere hasta que el vacío baje a aproximadamente 0,04 MPa. Detenga la bomba de vacío para evitar que el frasco de destilación se caiga y succione.
2. Cada puerto de molienda, anillo de sellado y junta deben cubrirse con una capa de grasa de vacío antes de la instalación. Si el vacío es demasiado bajo, verifique la hermeticidad de cada junta, tubo de vacío y botella de vidrio.
3. Al evaporar sustancias sensibles al aire en el evaporador rotatorio, conecte un globo de nitrógeno al puerto de escape, primero haga pasar una ráfaga de nitrógeno, descargue el aire en el evaporador rotatorio y luego conecte la botella de muestra para la evaporación rotatoria. Tras la evaporación, libere nitrógeno para aumentar la presión, apague la bomba y retire la botella de muestra y séllela.
4. Si la viscosidad de la muestra es muy alta, reduzca la velocidad de rotación y gírela lentamente a mano para que se forme un nuevo nivel de líquido y se evapore el disolvente.
5. Las piezas de vidrio deben manipularse con cuidado y lavarse y secarse antes de su instalación.
6. Añada agua antes de conectar el tanque de calentamiento; no se permite la combustión en seco sin agua.
7. Si no se puede generar vacío, verifique:
(1) Si las juntas e interfaces están selladas
(2) Si el anillo de sellado y la superficie de sellado funcionan correctamente
(3) Si la grasa de vacío entre el eje principal y el anillo de sellado está bien cubierta
(4) Si la bomba de vacío y su manguera presentan fugas
(5) Si las piezas de vidrio están agrietadas, rotas o dañadas
